Menşe yeri: | Çin |
---|---|
Marka adı: | OUQI |
Sertifika: | ISO9001:2008 ISO14001:2004 |
Model numarası: | parmak frezeler boşlukları |
Min sipariş miktarı: | 10 adet |
Fiyat: | negotiable |
Ambalaj bilgileri: | plastik kutu/kutu + Karton |
Teslim süresi: | Bir hafta içinde standart ürünler |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | ayda 5000 kg |
Malzeme: | YL10.2 | ISO Sınıfı: | K30-K40 |
---|---|---|---|
Çap: | 4mm | Uzunluk: | 40mm |
Hata payı: | h6/h5 | Yüzey Pürüzlülüğü: | Ra 0.2 |
dairesellik: | 0.02 | düzlük: | 0.02 |
Yoğunluk: | 14.44 | Sertlik HV30: | 92.2 |
TRS: | 4200 | Tane büyüklüğü: | Alt Para cezası |
Vurgulamak: | İnce Taneli Çimentolu Karbür Freze Boşlukları,H6 Çimentolu Karbür Freze Boşlukları,ISO 9001:2008 Çimentolu Karbür Çubuklar |

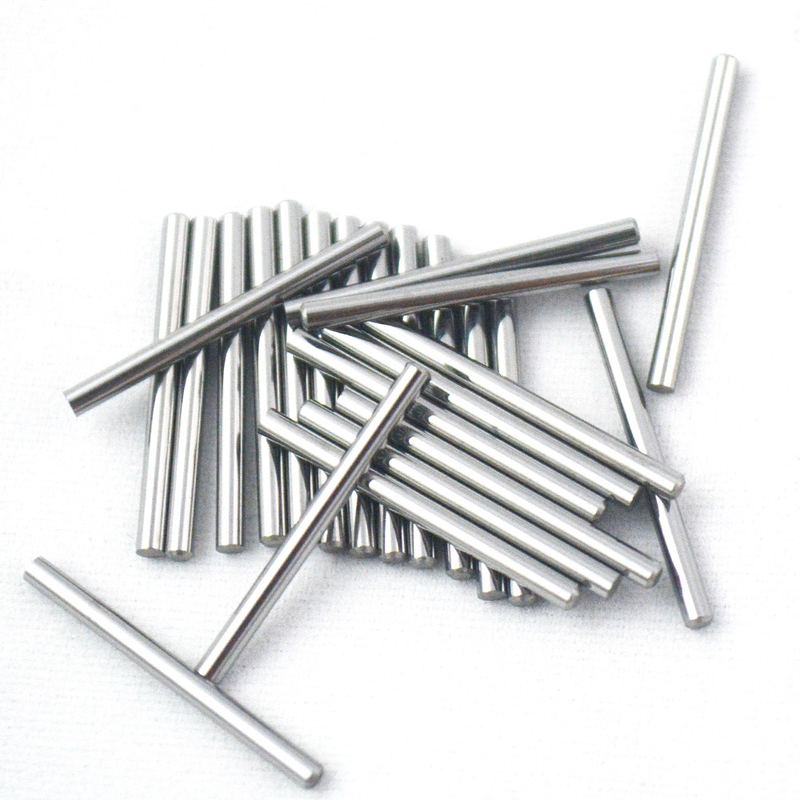

Ø4×40mm İnce Tane boyutu Orta hızda işleme için boş parmak frezeler için çimentolu karbür çubuklar
ISO Seviye |
Tahıl | Kobalt | Yoğunluk | Sertlik | TRS |
um | % | g/cm3 | İHD | N/mm2 | |
K30-K40 | 0,6 | 10 | 14.4 | 92.2 | 4100 |
Uygulama: Orta hızda işleme, güçlü çok yönlülük, karbon çeliği, alaşımlı çelik, paslanmaz çelik, nikel bazlı alaşım, titanyum alaşımı, ısıya dayanıklı alaşımlı çelik, dökme demir vb.
Şartname:
Çap 4mm -0,006, uzunluk 50mm
Pah 0,5*45°
çap mm | uzunluk mm | çap mm | uzunluk mm | |||||
D | Hata payı | L | Hata payı | D | Hata payı | L | Hata payı | |
1.60 | +0/-0.006 | 20 | 0/+0.5 | 10.00 | +0/-0.009 | 50 | 0/+0.5 | |
2.35 | 30 | 0/+0.5 | 10.00 | 70 | 0/+0.5 | |||
2.35 | 45 | 0/+0.5 | 10.00 | 72 | 0/+0.5 | |||
3.00 | 60 | 0/+0.5 | 10.00 | 75 | 0/+0.5 | |||
4.00 | +0/-0,008 | 40 | 0/+0.5 | 10.00 | 80 | 0/+0.5 | ||
4.00 | 46 | 0/+0.5 | 10.00 | 90 | 0/+0.5 | |||
4.00 | 50 | 0/+0.5 | 10.00 | 100 | 0/+0.5 | |||
4.00 | 60 | 0/+0.5 | 12.00 | +0/-0.011 | 70 | 0/+0.5 | ||
4.00 | 75 | 0/+0.5 | 12.00 | 79 | 0/+0.5 | |||
4.00 | 100 | 0/+0.5 | 12.00 | 83 | 0/+0.5 | |||
5.00 | 50 | 0/+0.5 | 12.00 | 100 | 0/+0.5 | |||
5.00 | 60 | 0/+0.5 | 12.00 | 120 | 0/+0.5 | |||
5.00 | 100 | 0/+0.5 | 13.00 | 100 | 0/+0.5 | |||
6.00 | 40 | 0/+0.5 | 14.00 | 75 | 0/+0.5 | |||
6.00 | 50 | 0/+0.5 | 14.00 | 80 | 0/+0.5 | |||
6.00 | 58 | 0/+0.5 | 14.00 | 83 | 0/+0.5 | |||
6.00 | 60 | 0/+0.5 | 14.00 | 100 | 0/+0.5 | |||
6.00 | 67 | 0/+0.5 | 16.00 | 80 | 0/+0.5 | |||
6.00 | 75 | 0/+0.5 | 16.00 | 90 | 0/+0.5 | |||
6 | 100 | 0/+0.5 | 20.00 | +0/-0.013 | 100 | 0/+0.5 | ||
8 | +0/-0.009 | 50 | 0/+0.5 | |||||
8 | 60 | 0/+0.5 | ||||||
8 | 63 | 0/+0.5 | ||||||
8 | 75 | 0/+0.5 | ||||||
8 | 90 | 0/+0.5 | ||||||
8 | 100 | 0/+0.5 |
ISO aralığı | Eş (%) | WC dahil Doping (%) |
Yoğunluk (g/cm3) |
YG 30 (N/mm2) |
İHD | TRS | KIc* (Shetty) (MNm-3/2) |
Başvuru |
K10 | 6 | 94 | 14.8 | 1900 | 93.8 | > 3900 | 9 | Alaşımsız ve sertleştirilmiş çelikler Demir olmayan metaller Alüminyum alaşımları dökme demir Kompozitler (CFRP ve GFRP) |
K10 - K20 | 8 | 92 | 14.6 | 1710 | 92.5 | > 4000 | 9.5 | Alaşımsız ve sertleştirilmiş çelikler Demir olmayan metaller Demir olmayan metaller plastikler |
K20 - K30 | 9 | 91 | 14.3 | 1680 | 92.2 | > 3900 | 9 | Yüksek sertlikte malzemeler Alüminyum alaşımları dökme demir Grafit |
K30 - K40 | 10 | 90 | 14.5 | 1610 | 91.9 | > 4200 | 10.5 | çelikler Korozyona ve ısıya dayanıklı çelikler Paslanmaz çelikler Demir olmayan metaller Nikel bazlı alaşımlar Alüminyum alaşımları |
K40 - K50 | 12 | 88 | 14.1 | 1680 | 92.3 | > 4400 | 10 | çelikler Korozyona ve ısıya dayanıklı çelikler Paslanmaz çelikler Demir olmayan metaller titanyum alaşımları |
K40 - K50 | 13 | 87 | 13.9 | 1700 | 92.4 | > 4000 | 9.5 | Korozyona ve ısıya dayanıklı çelikler Demir olmayan metaller Nikel bazlı alaşımlar titanyum alaşımları |
h6 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
<3.0 | -6/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3,0 | 2,0 mikron | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
10.0-18.0 | -11/0 | >12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
18.0-30.0 | -13/0 | 18,1- 30,0 | 4,0 mikron | |||||||
30.0-50.0 | -16/0 | 30,1- 50,0 | 5,0 mikron |
h5 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
<3.0 | -4/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3,0 | 2,0 mikron | |||
3.0-6.0 | -5/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
6.0-1.0 | -6/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
10.0-18.0 | -8/0 | >12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
18.0-30.0 | -9/0 | 18,1- 30,0 | 4,0 mikron | |||||||
30.0-50.0 | -11/0 | 30,1- 50,0 | 5,0 mikron |
