Zhuzhou TGC Çimentolu Karbür Co.,Ltd.Her türlü tungsten karbür çubuk üretiminde uzmanlaşmıştır.
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | OUQI |
| Sertifika: | ISO9001:2008 ISO14001:2004 |
| Model numarası: | Boy kesme karbür çubuklar |
| Min sipariş miktarı: | 10 adet |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | plastik kutu/kutu + Karton |
| Teslim süresi: | Bir hafta içinde standart ürünler |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | ayda 5000 kg |
| Malzeme: | tungseten karbür | ISO Sınıfı: | K30/K40 |
|---|---|---|---|
| Çap: | OD3.175mm h6 | Uzunluk: | 38,1 mm |
| Hata payı: | h6/h5 veya gerektiği gibi | Yüzey Pürüzlülüğü: | Ra 0.05 |
| dairesellik: | 0.02-0.05 | düzlük: | 0.02-0.05 |
| Kobalt: | %6 | Sertlik: | HRA 94.1 |
| TRS: | 3800-4000 | Tane büyüklüğü: | nano |
| Vurgulamak: | %6 Kobalt Taşlanmış Karbür Çubuklar,K20 Kobalt Taşlanmış Karbür Çubuklar |
||

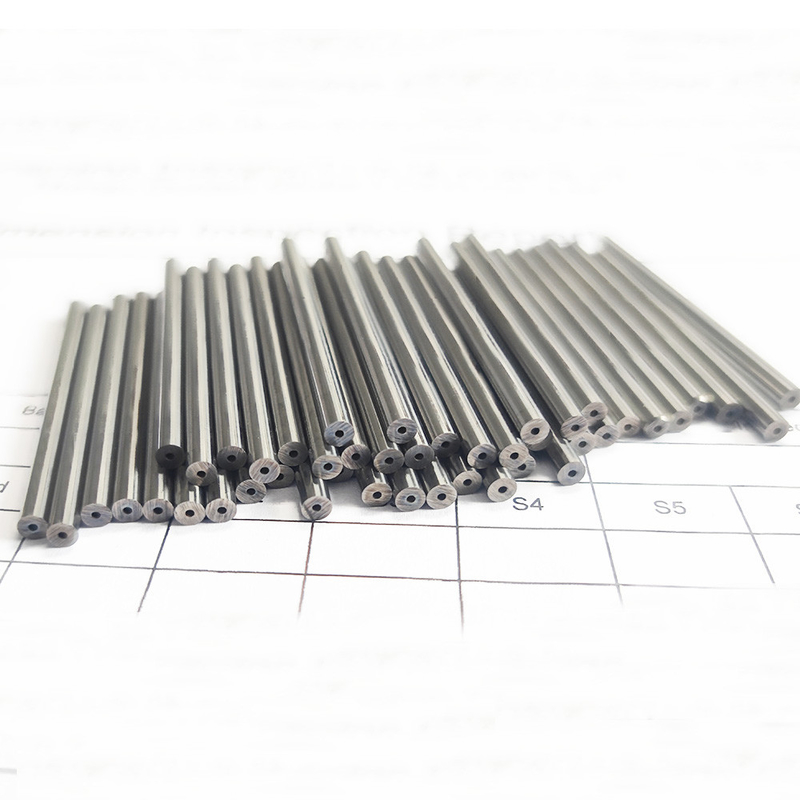

PCB matkapları için 0,4μm tane boyutuna sahip K20 %6 Kobalt Taşlanmış karbür çubuklar
| Tahıl | Kobalt | Yoğunluk | Sertlik | TRS | Başvuru |
| um | % | g/cm3 | İHD | N/mm3 | |
| 0,4 | 6 | 14.7 | 94.1 | 3800 | Yüksek aşınma direnci gereksinimleri olan parmak frezeler ve gravür kesiciler yapmak için uygun, PCB malzemeleri, akrilik malzemeler ve yüksek sertlikte alüminyum alaşımları işlemek için uygun ultra ince taneler. |
Şartname:
ISO sınıfı K40
Çap: 3,175 mm h6 toleransı -0,009 mm
Uzunluk 38,1 mm + 0,5 mm
Tane boyutu: 0.4μm
Yoğunluk: 14.7
Uygulamalar:
Son derece yüksek aşınma direnci ve mukavemeti, yüksek sert malzemeler (HRC55 ve üzeri) için uygun sonlandırma, 316L paslanmaz çelik, alüminyum alaşımı, titanyum alaşımı, paslanmaz çelik, yüksek sıcaklık alaşımı ve işlenmesi zor diğer yüzeyler için çok parlak yüzey işleme malzemeler (kompozit ahşap)
Tanım:
| çap mm | uzunluk mm | çap mm | uzunluk mm | |||||
| D | Hata payı | L | Hata payı | D | Hata payı | L | Hata payı | |
| 1.60 | +0/-0.006 | 20 | 0/+0.5 | 10.00 | +0/-0.009 | 50 | 0/+0.5 | |
| 2.35 | 30 | 0/+0.5 | 10.00 | 70 | 0/+0.5 | |||
| 2.35 | 45 | 0/+0.5 | 10.00 | 72 | 0/+0.5 | |||
| 3.00 | 60 | 0/+0.5 | 10.00 | 75 | 0/+0.5 | |||
| 4.00 | +0/-0,008 | 40 | 0/+0.5 | 10.00 | 80 | 0/+0.5 | ||
| 4.00 | 46 | 0/+0.5 | 10.00 | 90 | 0/+0.5 | |||
| 4.00 | 50 | 0/+0.5 | 10.00 | 100 | 0/+0.5 | |||
| 4.00 | 60 | 0/+0.5 | 12.00 | +0/-0.011 | 70 | 0/+0.5 | ||
| 4.00 | 75 | 0/+0.5 | 12.00 | 79 | 0/+0.5 | |||
| 4.00 | 100 | 0/+0.5 | 12.00 | 83 | 0/+0.5 | |||
| 5.00 | 50 | 0/+0.5 | 12.00 | 100 | 0/+0.5 | |||
| 5.00 | 60 | 0/+0.5 | 12.00 | 120 | 0/+0.5 | |||
| 5.00 | 100 | 0/+0.5 | 13.00 | 100 | 0/+0.5 | |||
| 6.00 | 40 | 0/+0.5 | 14.00 | 75 | 0/+0.5 | |||
| 6.00 | 50 | 0/+0.5 | 14.00 | 80 | 0/+0.5 | |||
| 6.00 | 58 | 0/+0.5 | 14.00 | 83 | 0/+0.5 | |||
| 6.00 | 60 | 0/+0.5 | 14.00 | 100 | 0/+0.5 | |||
| 6.00 | 67 | 0/+0.5 | 16.00 | 80 | 0/+0.5 | |||
| 6.00 | 75 | 0/+0.5 | 16.00 | 90 | 0/+0.5 | |||
| 6 | 100 | 0/+0.5 | 20.00 | +0/-0.013 | 100 | 0/+0.5 | ||
| 8 | +0/-0.009 | 50 | 0/+0.5 | |||||
| 8 | 60 | 0/+0.5 | ||||||
| 8 | 63 | 0/+0.5 | ||||||
| 8 | 75 | 0/+0.5 | ||||||
| 8 | 90 | 0/+0.5 | ||||||
| 8 | 100 | 0/+0.5 | ||||||
| h6 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
| Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
| ＜3.0 | -6/0 | ＜100.0 | +0.5/+1.0 | ＜4.0 | 0.07 | <3,0 | 2,0 mikron | |||
| 3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
| 6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
| 10.0-18.0 | -11/0 | ＞12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
| 18.0-30.0 | -13/0 | 18,1- 30,0 | 4,0 mikron | |||||||
| 30.0-50.0 | -16/0 | 30,1- 50,0 | 5,0 mikron | |||||||
Tungsten karbür çubuklar için kaliteler:
