Zhuzhou TGC Çimentolu Karbür Co.,Ltd.Her türlü tungsten karbür çubuk üretiminde uzmanlaşmıştır.
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | OUQI |
| Sertifika: | ISO9001:2008 ISO14001:2004 |
| Model numarası: | Boy kesme karbür çubuklar |
| Min sipariş miktarı: | 10 adet |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | plastik kutu/kutu + Karton |
| Teslim süresi: | Bir hafta içinde standart ürünler |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | ayda 5000 kg |
| Malzeme: | YU08 | ISO Sınıfı: | K10/K20 |
|---|---|---|---|
| Çap: | 6,5 mm | Uzunluk: | 38,7 mm |
| Hata payı: | h6/h5 | Yüzey Pürüzlülüğü: | Ra 0.2-0.4 |
| dairesellik: | 0.005 | düzlük: | 0.005 |
| Yoğunluk: | 14.56 | Sertlik HV30: | 1900 |
| TRS: | 3700-4000 | Tane büyüklüğü: | İyi |
| Vurgulamak: | Pahlı 6.5mm Karbür Çubuklar,Pahlı Taşlanmış Karbür Çubuklar |
||

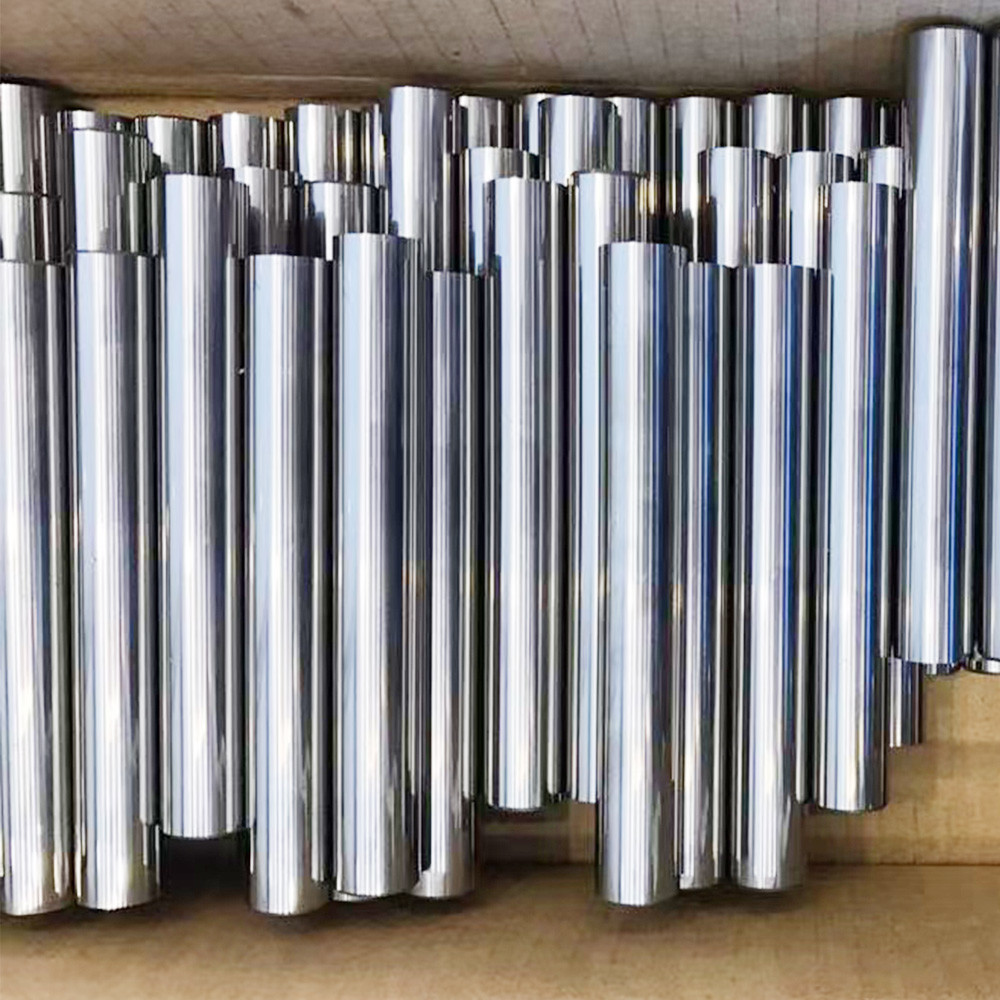

Mikro matkaplar için yüksek sertlikte tungsten karbür taşlanmış çubuklar
Boyut:
Dış Çap: 6.5mm
OD toleransı -0.009
Uzunluk: 38.7mm
Uzunluk Toleransı:+0.2/+0.5
Pürüzlülük: Ra0.2 cilalı
karbür kalitesi
Kobalt içeriği: %8 ile ince tane boyutu
Sertlik HV30 1900
Yoğunluk: 14.56
Doğruluk: 0.005 olabilir
Dairesellik 0.005 olabilir
Önerilen uygulamalar:
| çap mm | Uzunluk | ||
| D | Hata payı | L | Tol. |
| 3.25 | 0/+0.05 | 38.7 | ± 0.20 |
| 3.25 | 0/+0.05 | 38,5 | ± 0.20 |
| 3.50 | 0/+0.05 | 38,5 | ± 0.20 |
| 4.00 | 0/+0.05 | 38,5 | ± 0.20 |
| 4.50 | 0/+0.05 | 38,5 | ± 0.20 |
| 5.00 | 0/+0.05 | 38,5 | ± 0.20 |
| 5.50 | 0/+0.05 | 38,5 | ± 0.20 |
| 6.00 | 0/+0.05 | 38,5 | ± 0.20 |
| 6.50 | 0/+0.05 | 38,5 | ± 0.20 |
| 3.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 4.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 4.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 5.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 5.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 6.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 6.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
| 6.85 | +0.2/+0.5 | 12.8 | ± 0.10 |
| ISO aralığı | Eş (%) | WC dahil Doping (%) |
Yoğunluk (g/cm3) |
YG 30 (N/mm2) |
İHD | TRS | KIc* (Shetty) (MNm-3/2) |
Başvuru |
| K10 | 6 | 94 | 14.8 | 1900 | 93.8 | > 3900 | 9 | Alaşımsız ve sertleştirilmiş çelikler Demir olmayan metaller Alüminyum alaşımları dökme demir Kompozitler (CFRP ve GFRP) |
| K10 - K20 | 8 | 92 | 14.6 | 1710 | 92.5 | > 4000 | 9.5 | Alaşımsız ve sertleştirilmiş çelikler Demir olmayan metaller Demir olmayan metaller plastikler |
| K20 - K30 | 9 | 91 | 14.3 | 1680 | 92.2 | > 3900 | 9 | Yüksek sertlikte malzemeler Alüminyum alaşımları dökme demir Grafit |
| K30 - K40 | 10 | 90 | 14.5 | 1610 | 91.9 | > 4200 | 10.5 | çelikler Korozyona ve ısıya dayanıklı çelikler Paslanmaz çelikler Demir olmayan metaller Nikel bazlı alaşımlar Alüminyum alaşımları |
| K40 - K50 | 12 | 88 | 14.1 | 1680 | 92.3 | > 4400 | 10 | çelikler Korozyona ve ısıya dayanıklı çelikler Paslanmaz çelikler Demir olmayan metaller titanyum alaşımları |
| K40 - K50 | 13 | 87 | 13.9 | 1700 | 92.4 | > 4000 | 9.5 | Korozyona ve ısıya dayanıklı çelikler Demir olmayan metaller Nikel bazlı alaşımlar titanyum alaşımları |
| h6 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
| Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
| ＜3.0 | -6/0 | ＜100.0 | +0.5/+1.0 | ＜4.0 | 0.07 | <3,0 | 2,0 mikron | |||
| 3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
| 6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
| 10.0-18.0 | -11/0 | ＞12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
| 18.0-30.0 | -13/0 | 18,1- 30,0 | 4,0 mikron | |||||||
| 30.0-50.0 | -16/0 | 30,1- 50,0 | 5,0 mikron | |||||||
| h5 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
| Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
| ＜3.0 | -4/0 | ＜100.0 | +0.5/+1.0 | ＜4.0 | 0.07 | <3,0 | 2,0 mikron | |||
| 3.0-6.0 | -5/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
| 6.0-1.0 | -6/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
| 10.0-18.0 | -8/0 | ＞12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
| 18.0-30.0 | -9/0 | 18,1- 30,0 | 4,0 mikron | |||||||
| 30.0-50.0 | -11/0 | 30,1- 50,0 | 5,0 mikron | |||||||
