Menşe yeri: | Çin |
---|---|
Marka adı: | OUQI |
Sertifika: | ISO9001:2008 ISO14001:2004 |
Model numarası: | Boy kesme karbür çubuklar |
Min sipariş miktarı: | 10 adet |
Fiyat: | negotiable |
Ambalaj bilgileri: | plastik kutu/kutu + Karton |
Teslim süresi: | Bir hafta içinde standart ürünler |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | ayda 5000 kg |
Malzeme: | YU09 | ISO Sınıfı: | K10/K20 |
---|---|---|---|
Çap: | 5.5MM | Uzunluk: | 38,5 mm |
Hata payı: | h6/h5 | Yüzey Pürüzlülüğü: | Ra 0.2-0.4 |
dairesellik: | 0.005 | düzlük: | 0.005 |
Yoğunluk: | 14.36 | Sertlik HV30: | 1950 |
TRS: | 3900 | Tane büyüklüğü: | Orta/İnce |
Vurgulamak: | Pahlı 5.5mm Karbür Çubuklar,HV30 1950 Pahlı Karbür Çubuklar,Uzunluk Kesilmiş Tungsten Karbür Çubuk Stoku |

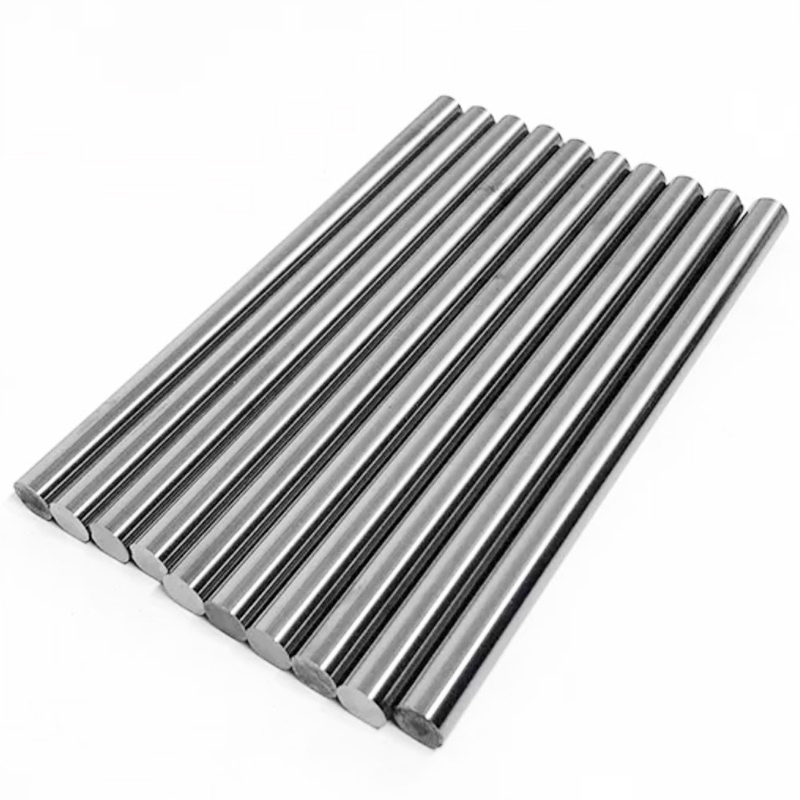

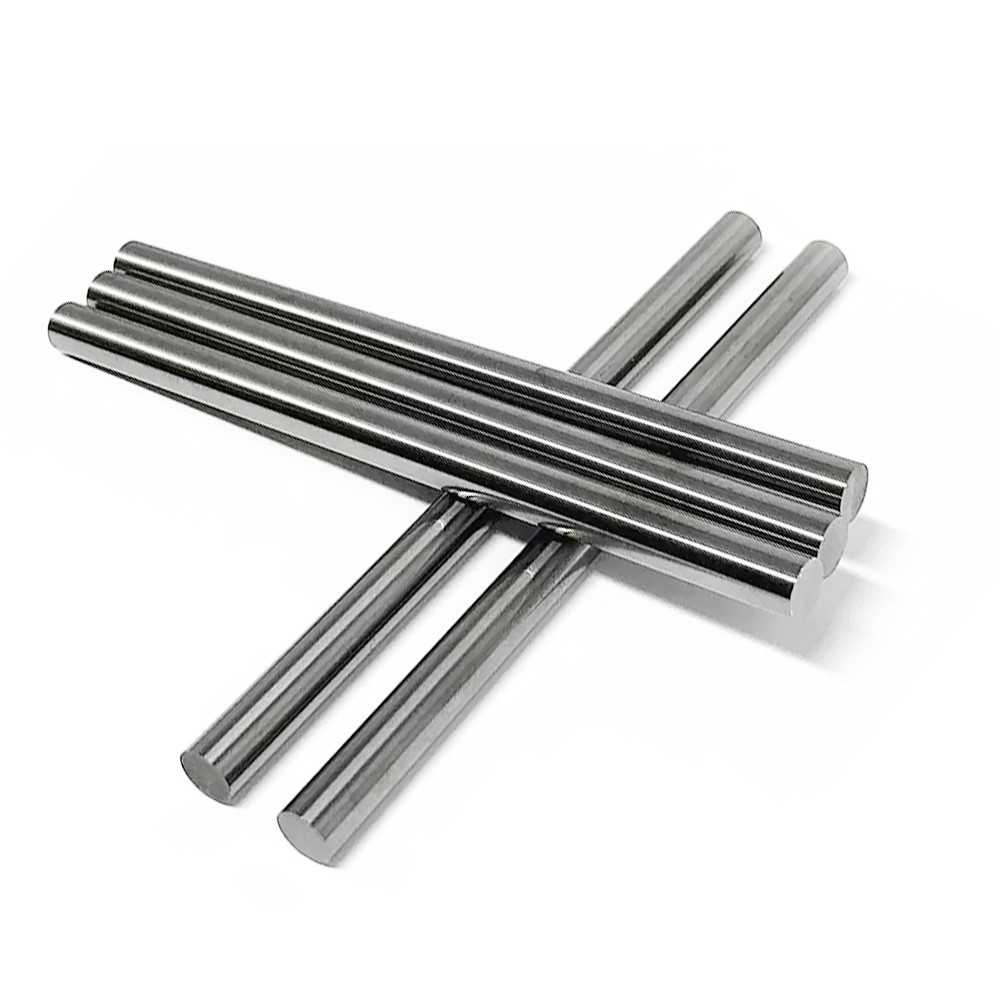

Mikro matkaplar PCB matkaplar 5.5 mm sertlikte 1950 HV30 taşlanmış karbür çubuklar
Boyut:
Dış Çap: 5.5mm
OD -0.006 toleransı
uzunluk: 38,5 mm
Uzunluk Toleransı:+0.1/+0.4
Pürüzlülük: Ra0.1 cilalı
PCB işlemek için mikro matkaplar üretmek için uygundur.Ayrıca cam elyafı, ahşap, plastik, kağıt ve pirinç, Al alaşımı vb. işlemek için çeşitli katı semente karbür aletlerin üretimi için de uygundur.
çap mm | Uzunluk | ||
D | Hata payı | L | Tol. |
3.25 | 0/+0.05 | 38.7 | ± 0.20 |
3.25 | 0/+0.05 | 38,5 | ± 0.20 |
3.50 | 0/+0.05 | 38,5 | ± 0.20 |
4.00 | 0/+0.05 | 38,5 | ± 0.20 |
4.50 | 0/+0.05 | 38,5 | ± 0.20 |
5.00 | 0/+0.05 | 38,5 | ± 0.20 |
5.50 | 0/+0.05 | 38,5 | ± 0.20 |
6.00 | 0/+0.05 | 38,5 | ± 0.20 |
6.50 | 0/+0.05 | 38,5 | ± 0.20 |
3.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
4.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
4.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
5.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
5.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
6.00 | +0.2/+0.5 | 12.8 | ± 0.10 |
6.50 | +0.2/+0.5 | 12.8 | ± 0.10 |
6.85 | +0.2/+0.5 | 12.8 | ± 0.10 |
h6 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
<3.0 | -6/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3,0 | 2,0 mikron | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
10.0-18.0 | -11/0 | >12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
18.0-30.0 | -13/0 | 18,1- 30,0 | 4,0 mikron | |||||||
30.0-50.0 | -16/0 | 30,1- 50,0 | 5,0 mikron |
h5 bitmiş taşlanmış yekpare karbür çubuklar için genel tolerans | ||||||||||
Çap | Tolerans μm | Uzunluk | Hata payı | düzlük | Hata payı | dairesellik | toleranslar | |||
<3.0 | -4/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3,0 | 2,0 mikron | |||
3.0-6.0 | -5/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 mikron | |||
6.0-1.0 | -6/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 mikron | |||
10.0-18.0 | -8/0 | >12.5 | 0.04 | 10,1-18,0 | 3,5 mikron | |||||
18.0-30.0 | -9/0 | 18,1- 30,0 | 4,0 mikron | |||||||
30.0-50.0 | -11/0 | 30,1- 50,0 | 5,0 mikron |
